高分辨率平板示波器
无屏机架式 · 全国产化 · 系统集成首选
产品概述

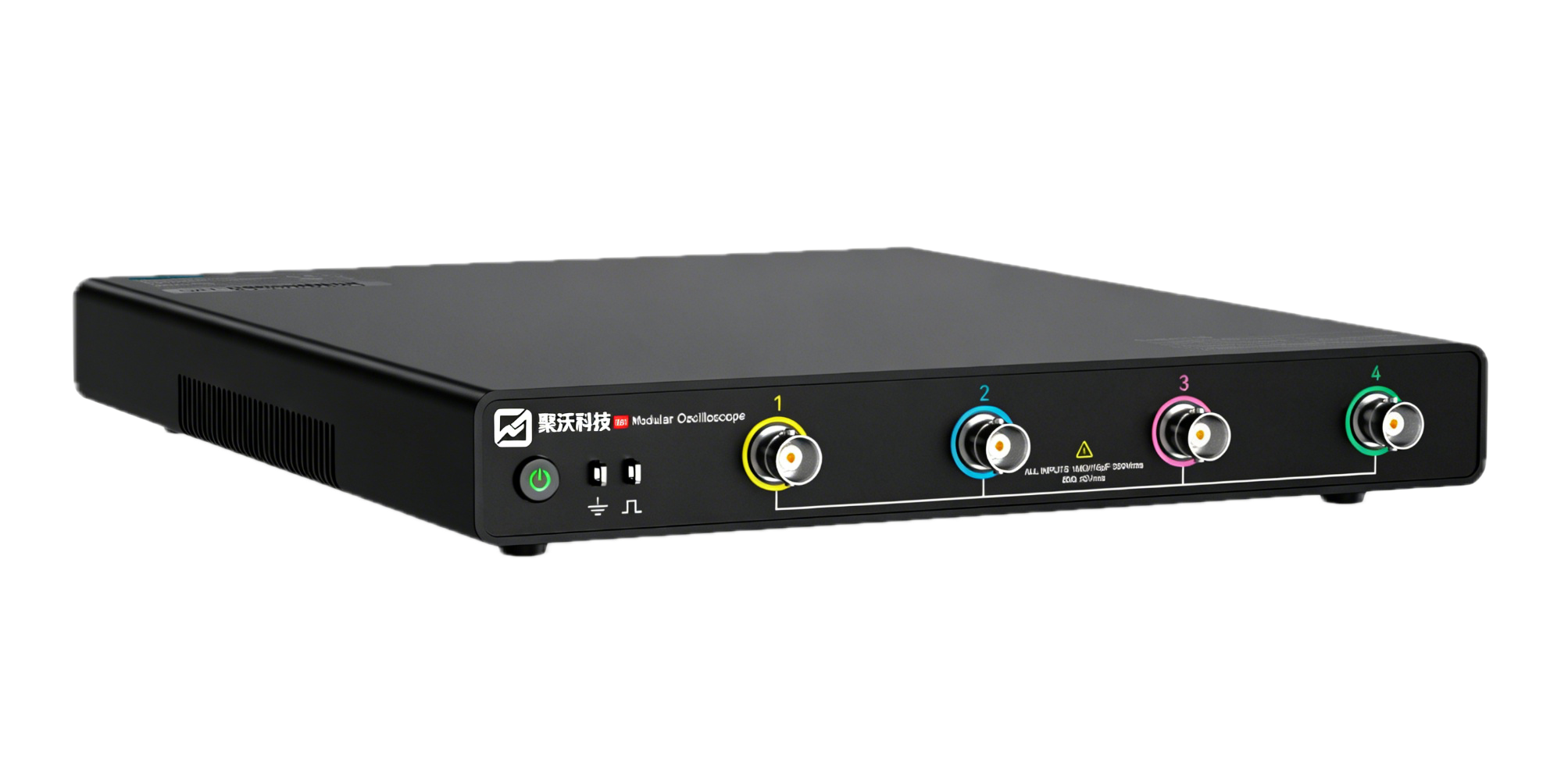

高分辨率平板示波器（无屏机架示波器）是苏州聚沃电子科技有限公司自主研发的一款国产高性能信号测量与分析设备。产品采用超薄机架式无屏设计，高度仅约 3cm，专为节省机柜空间、适应自动化测试系统而打造。
设备内置 12 位高分辨率 ADC，拥有最高 500MHz 模拟带宽、3GSa/s 实时采样率、360Mpts 存储深度，支持 HDMI 直连显示器，无需安装任何驱动软件，配合鼠标即可完成示波器操作控制，简单易上手。
本产品基于全国产化软硬件方案，核心器件与底层驱动均实现自主可控，支持多台级联扩展至 16 通道同步采集，提供 SCPI 协议与二次开发 SDK，是科研院所、军工航天、工业自动化测试系统集成的理想选择。
产品核心定位
◆ 全国产化：核心芯片、操作系统、应用软件全链路国产自研
◆ 机架式设计：3cm 超薄机身，标准 19 英寸机柜安装
◆ 系统集成：丰富接口 + 二次开发 SDK + 高速数据流传输
◆ 多通道扩展：支持级联最多 16 通道同步触发与采集
◆ 免驱即插：HDMI 直连显示，USB 鼠标操作，无需安装软件
核心特点
产品功能详解
12 位高分辨率 ADC
内置 12 位高分辨率模数转换器，相比传统 8 位示波器提供 16 倍的波形细腻度提升。在小信号测量、低电平分析场景下，能够清晰捕捉信号细节，精确还原波形特征。
极低基底噪声
在全带宽范围内，底噪低于 85μVrms，让您在电路调试和信号分析过程中，精确捕捉到微弱且重要的信号，大幅提升小信号测量的准确度和可信度。
超大存储深度
高达 360Mpts 的存储深度，即使同时打开 2 个通道也不会削减。在大时基档位下依然保持优秀的信号保真度，避免长时间观测后波形失真的问题。
分段存储功能
标配分段存储功能，将有限存储空间划分为多个小段，将多个触发事件汇集于同一存储空间内。支持融合显示与逐个显示，让"波海捞针"式的异常信号定位变得高效准确。
丰富的触发方式
提供边沿、脉宽、逻辑、N 边沿、欠幅、斜率、超时、视频、串行等多种触发方式。无论需要捕捉特定的边沿变化，还是关注信号的持续时间或频率，都能灵活应对。
硬件数字滤波
内置硬件高/低通数字滤波功能，可有效滤除干扰和噪声，选择性地通过或阻止特定频率范围内的信号成分，显著提高测量信号的准确性和可靠性。
数学运算与 FFT
支持加、减、乘、除、积分、微分等数学运算，支持自定义函数表达式。内置 FFT 快速傅里叶变换功能，可实时进行频谱分析，识别信号中的各个频率成分。
串行总线解码
支持 RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I²C、ARINC429、1553B 等多种串行总线解码。解码数据可导出为 CSV 格式，保证数据完整不遗漏。
系统集成能力
支持 SCPI 协议与上位机远程控制，提供二次开发 SDK，支持数据流高速传输。仅 3cm 的超薄机身设计，轻松装入标准 19 英寸机柜，是自动化测试系统集成的首选设备。
